Kiinalainen ovikello EBAY:sta. Hankin kahta eri mallia mutta tästä sai mieleisen..Myynti-ilmoituksessa  luvattiin 200m, mutta ei ihan silleen toiminut tuota 300m matkaa mikä on täälä etäisyys lootikkoon.
Painikeosa on liimattu postilaatikon kanteen. Muutaman kokeilun jälkeen Postilaatikko-osuus on tehty siten että postilaatikon kanteen on rakennettu rajakytkin ja se kytkee 2x 9V paristoa painikeosan pariston kytkentäpisteisiin. Tuli huomattua että painike antaa hälytyksen kun paristo kytketään joten painikenappia ei tarvita ollenkaan. Tällä tavoin kytkettynä eli virtalähdettä katkomalla virrankulutus on 0 lepotilassa. Painikkeen antenni on pidennetty ja liimailtu postilaatikon kanteen. Laite toimii UHF radiotaajuuksilla esim tämä 433.910 MHz.

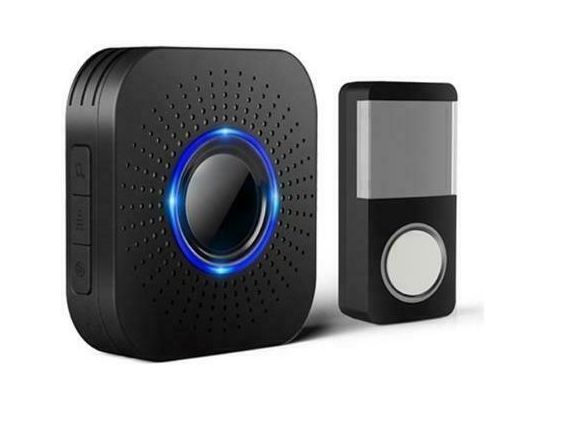

Tässä vastaanotin on 220V mallia eli tuo vasen isompi möllykkä joka alunperin tökätään pistorasiaan.

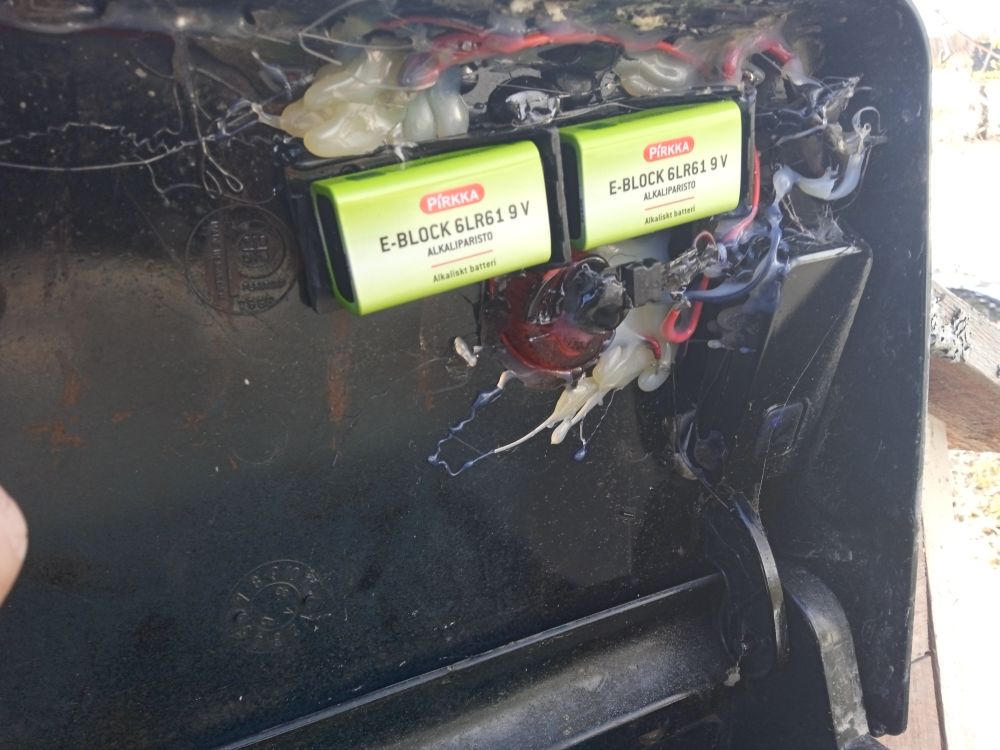

Postilaatikko-osuus

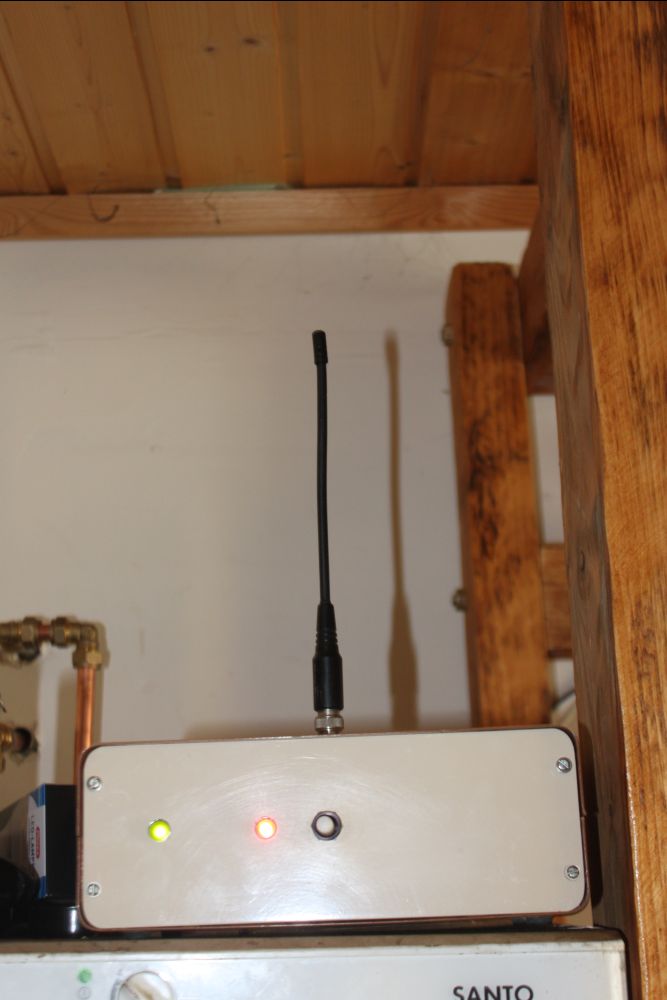

Nykymuodossaan tuo vastaanotin on tuommonen. Purettu ja piirilevy laitettu lootikkoon. Tosin sinne meni muutakin roinaa.
Tässä kuvassa vasemmanpuoleinen LED on virta päällä LED ja oikeanpuoleinen on muisti LED eli postilaatikon kantta on avattu. Muisti on toteutettu tyristorilla ja se kuitataan tuosta painikkeesta.






Tässä tyristorilla tehty yhden bitin muistikytkentä.  On kytkimenä toimii postilaatikon lähetinosa eli kannen rajakytkin ja off asento on resetnappula.

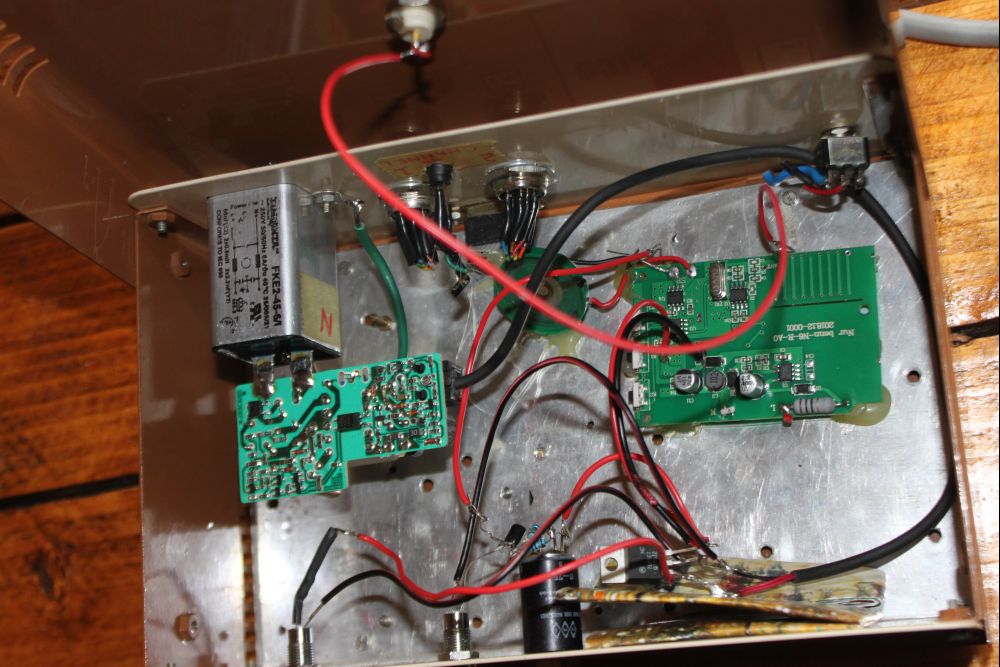

Alkuperäinen ovikellon vastaanotin on tuossa oikealla ylhäällä. Kiinalainen virtalähde on korvattu kännykkälaturilla joka on juoteltu suoraan verkkovirtapistokkeeseen(väliaikainen toteutus).
Nyt virtalähdekytkennässä on mukana jopa pari sulaketta alkuperäisen sijaan.

Tyristorin "liipaisu"  otetaan suoraan ovikellon kaiutinlinjasta. Lootikon sisus on vielä ns.kötöstys koska laite on kokenut monia muutoksia matkan varrella eikä ehkä ole vieläkään lopullinen.
Alkuperäinen antenni on johdotettu ulkoiseen antenniin.  300m metriä ja talon seinät välissä toimii näillä virityksillä.
