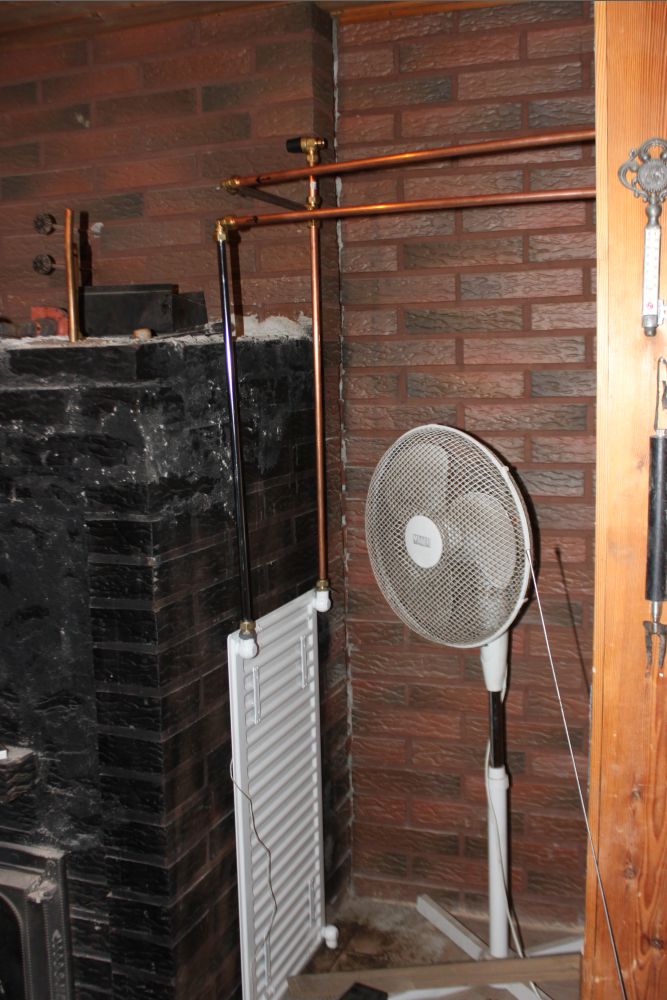

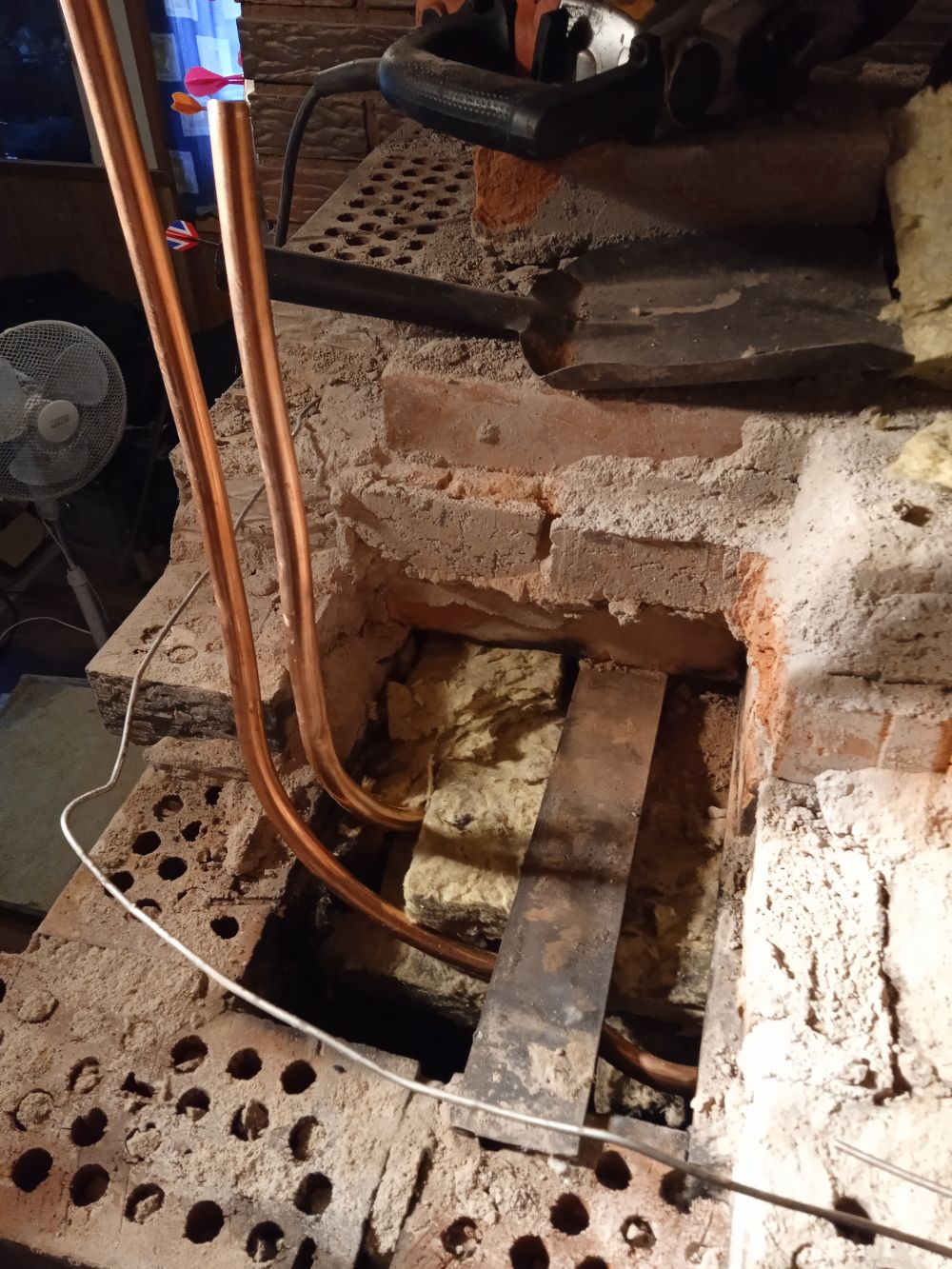

Heat collector ver 1.0

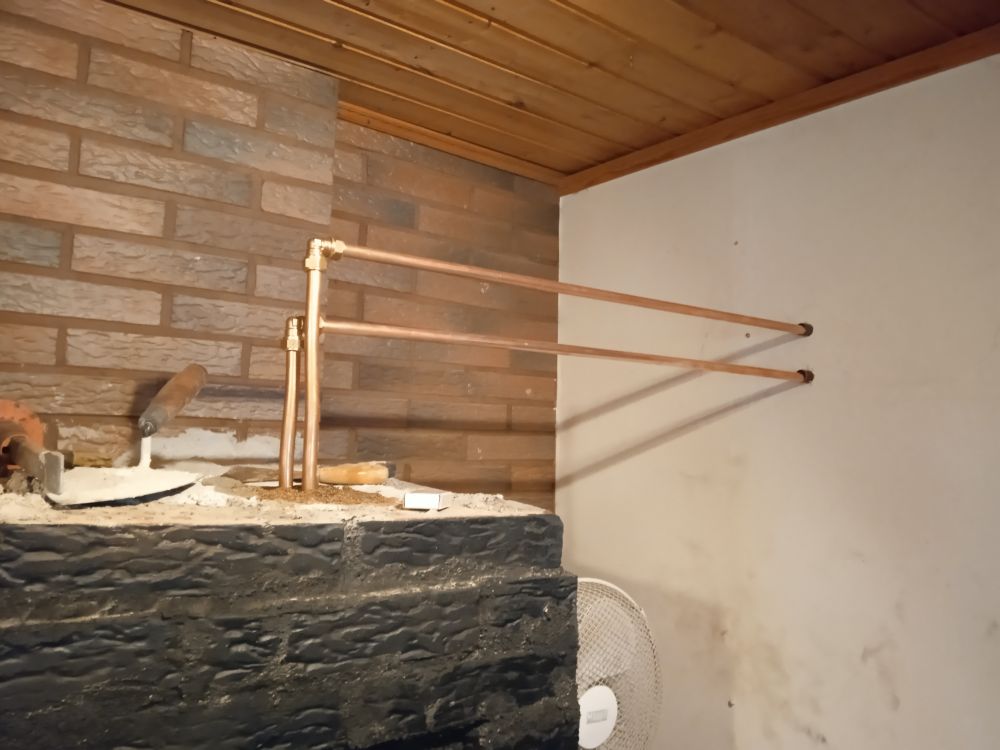

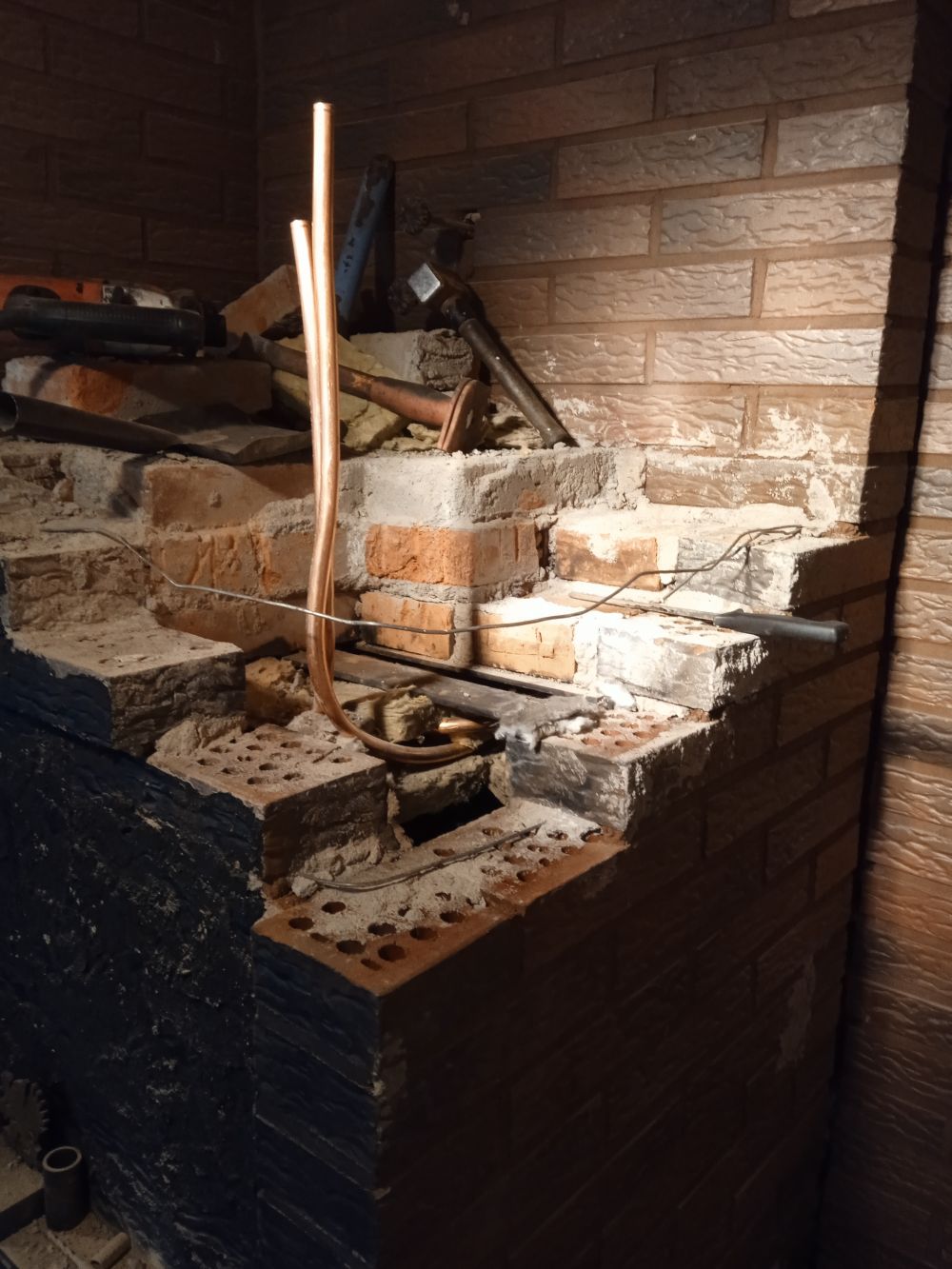

Heat collector ver 2.0

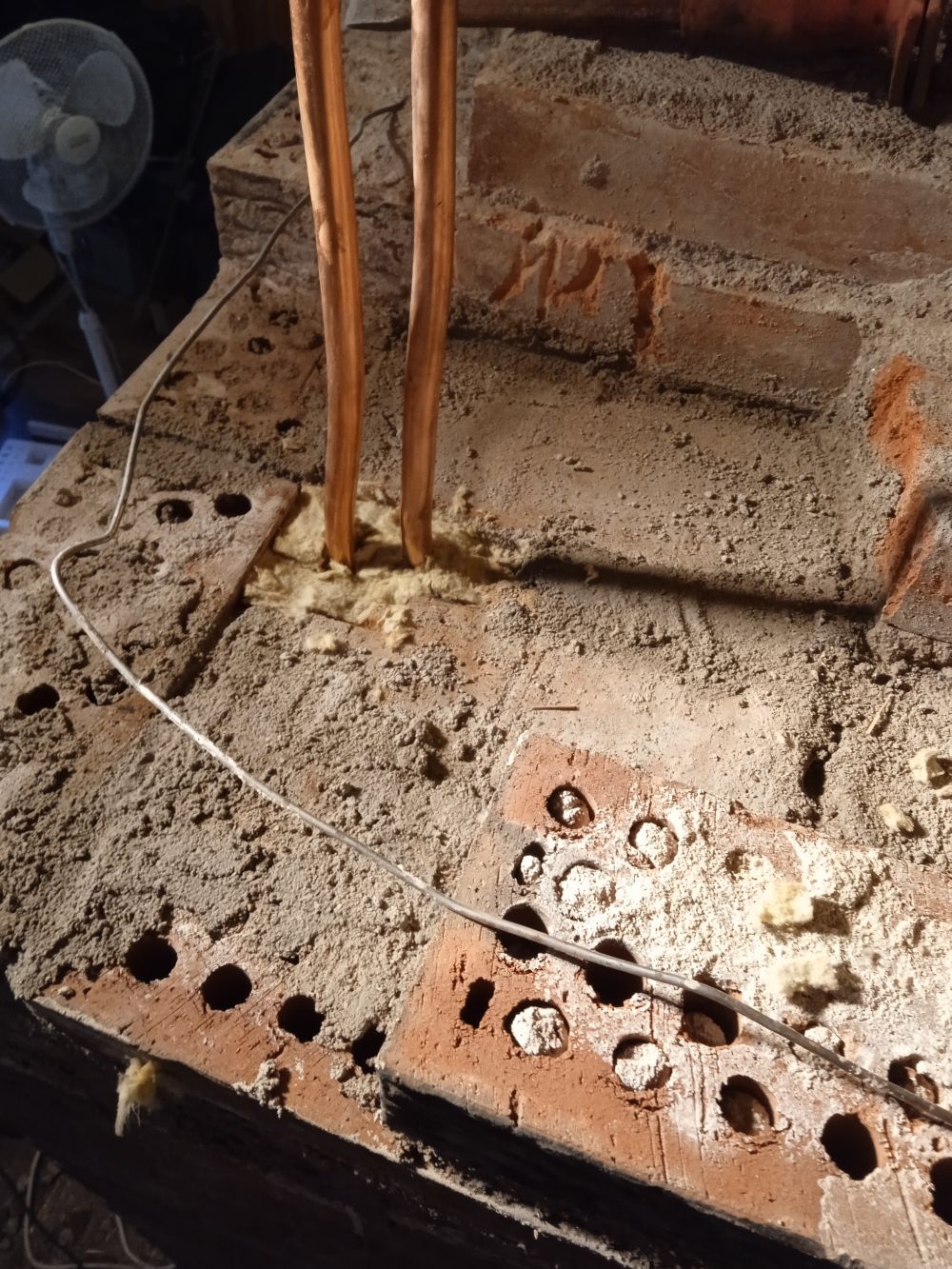

Heat collector ver 1.0

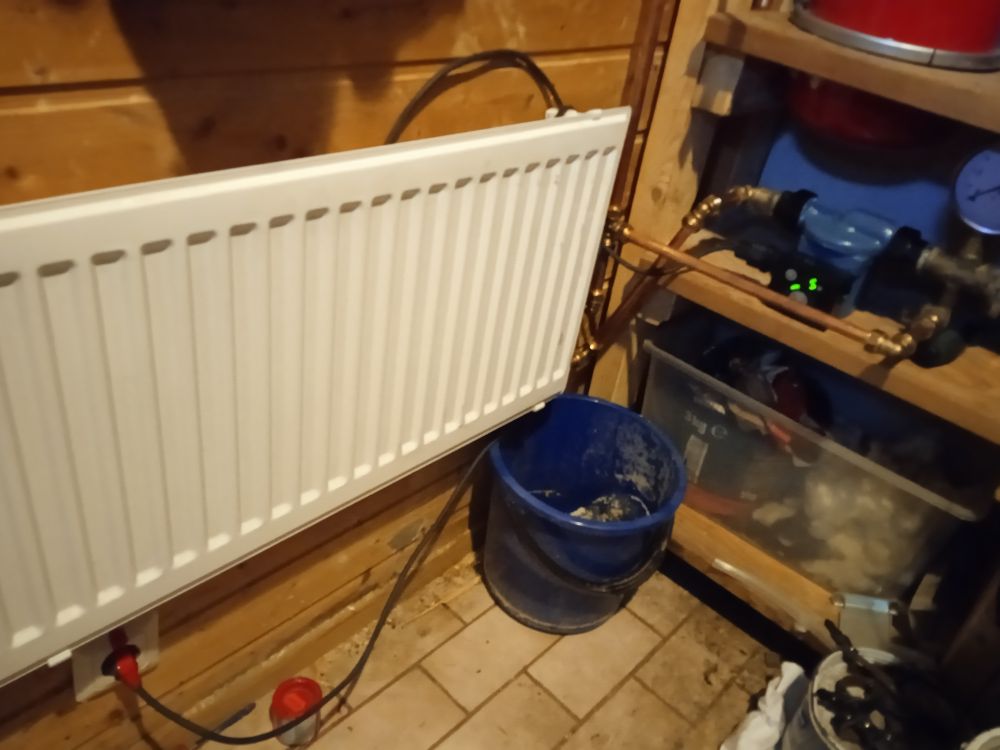

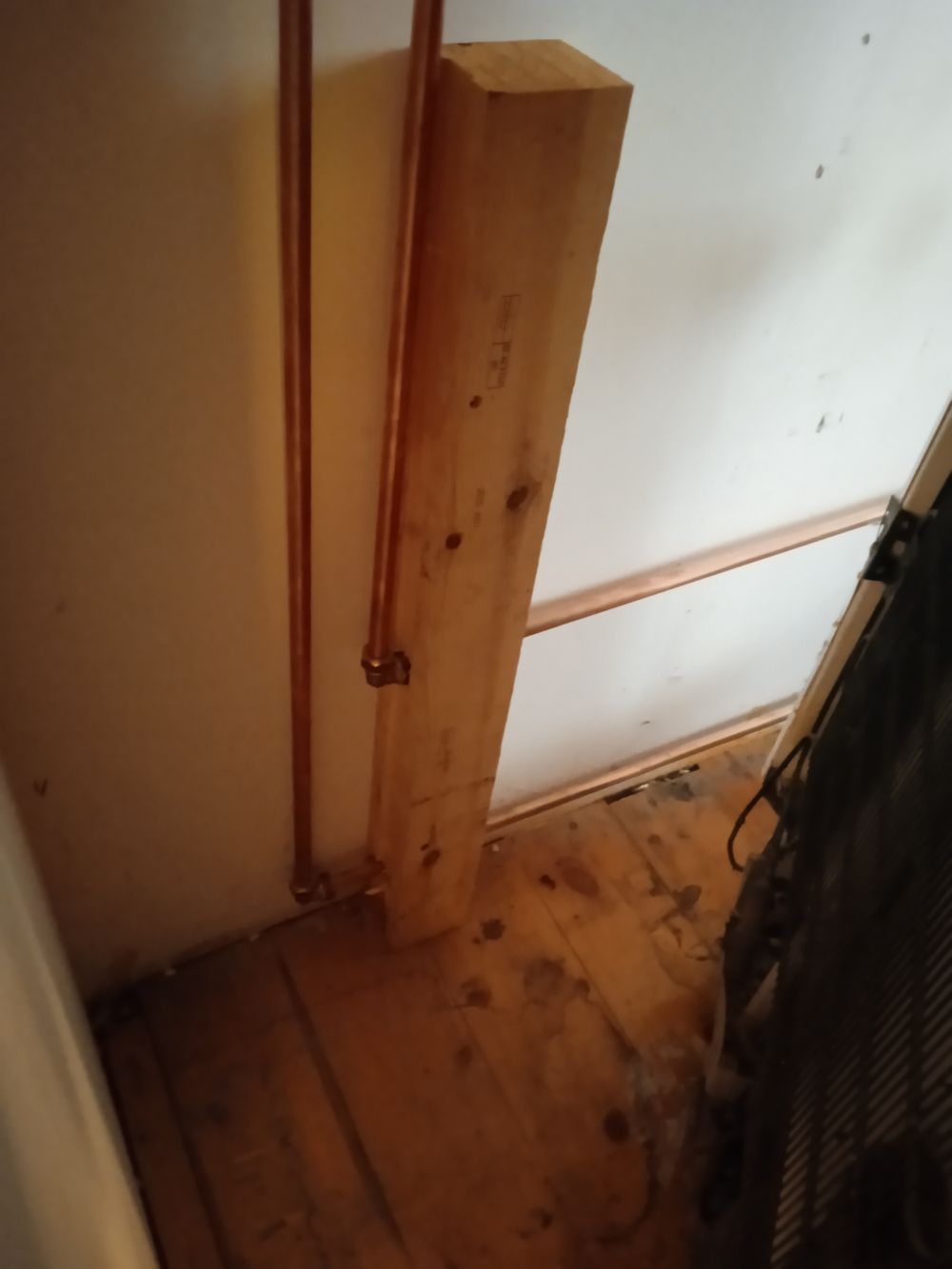

Patteri no: 1
1 st radiator
Patteri no: 2
2 st radiator

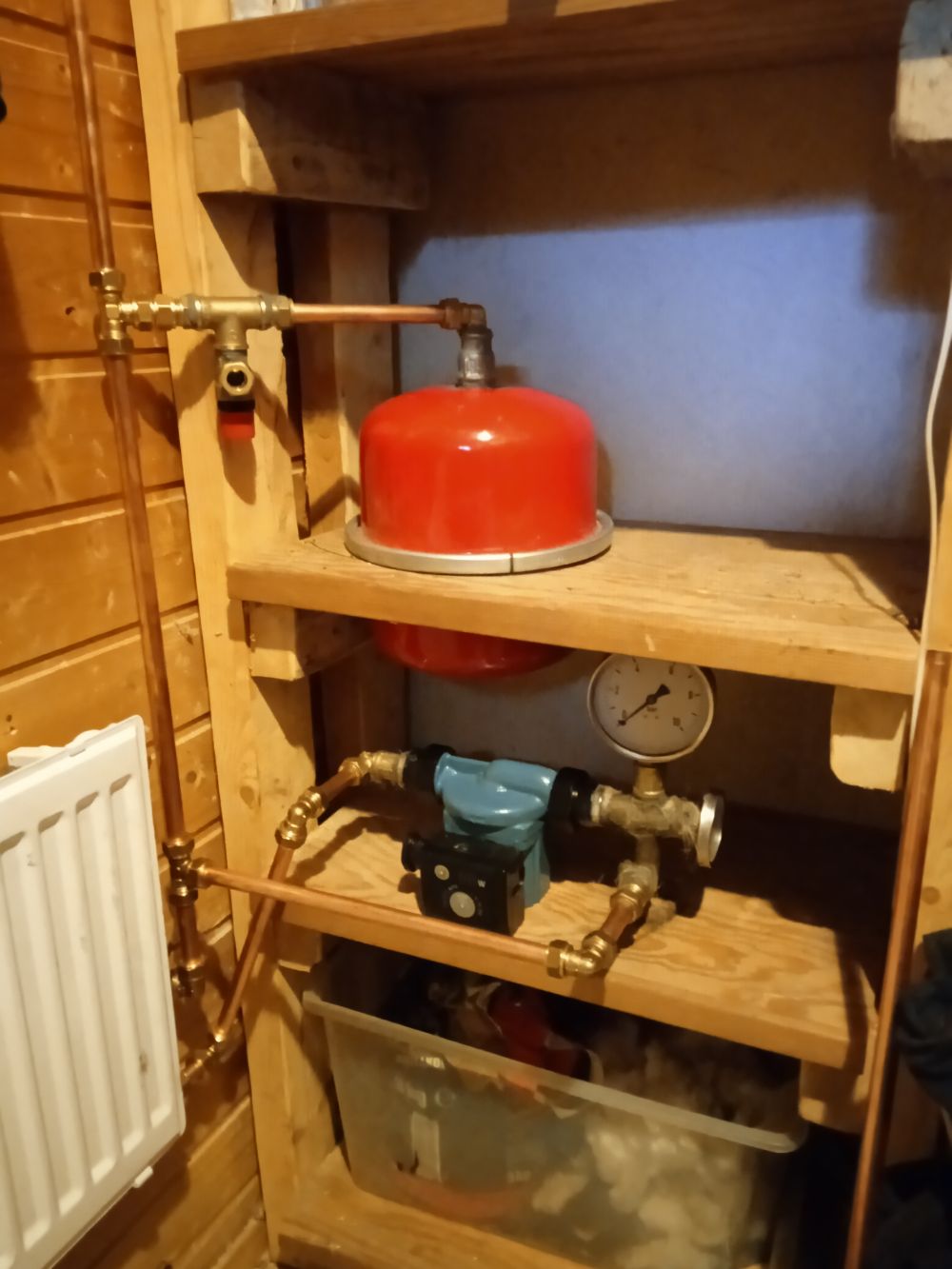

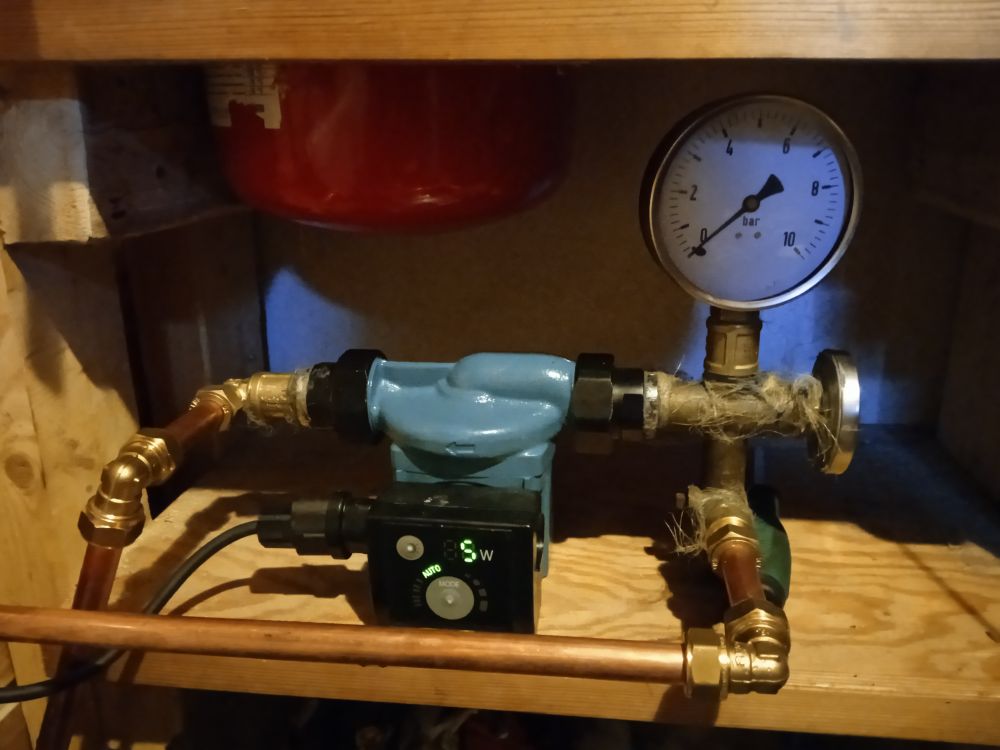

Kirtovesipumppu, ylipaineventtiili 1,5 bar ja paisuntasäiliö.
Pressure regulator 1,5 bar , pump, pressure meter (intake)

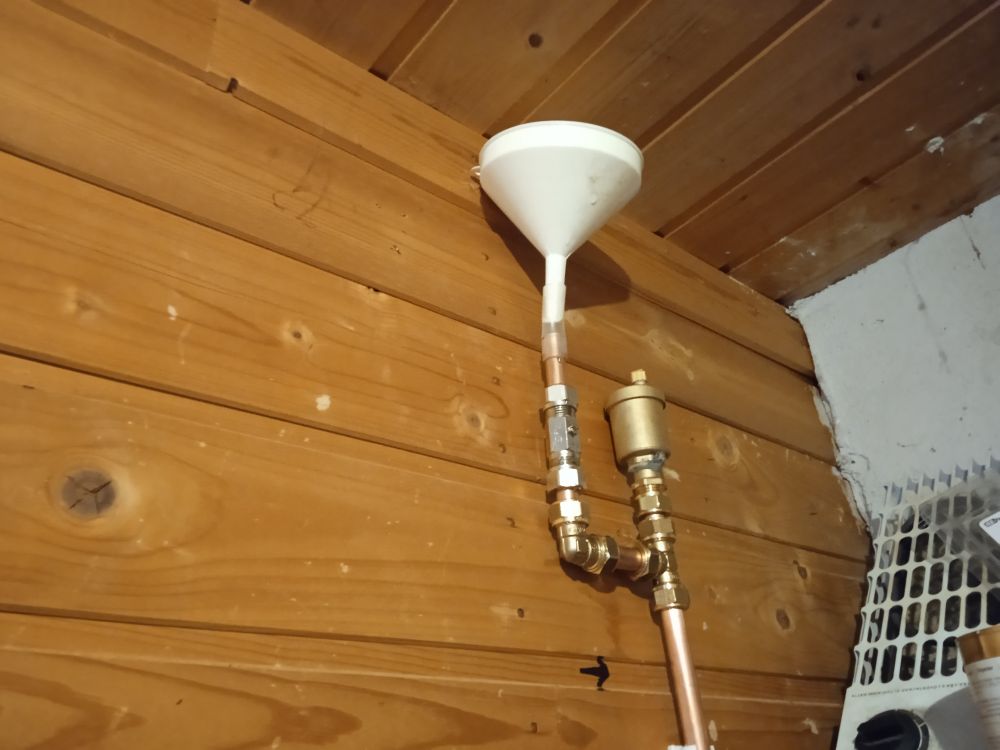

Vasemmalla automaattinen ilmausventtiili, oikeassa haarassa ilmaus ja täyttö.
Automatic air valve to right side.

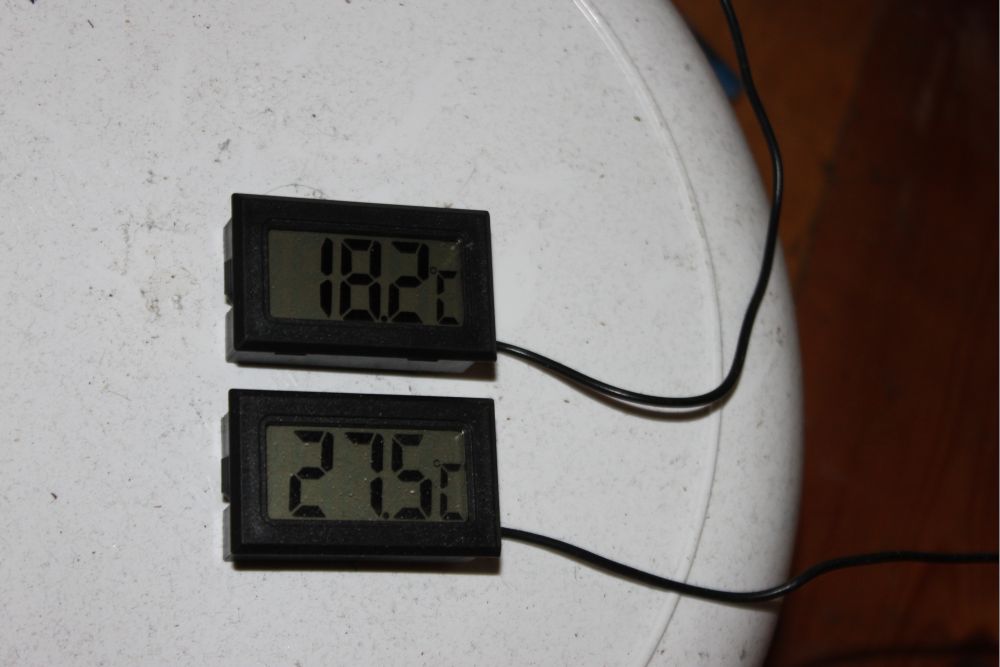

Mittaus kerääjä 2 systeemillä, yhden pesällisen jälkeen keittiössä oleva vesipatteri 27,5 astetta patterin pinnasta mitattuna ja huoneilma samalla korkeudella 18.2
Measurement with heat collector ver 2.0 , 18.2 is room temperature on air, 27,5 is temperature on 1st radiator cover.
VAIHE 2 / STEP 2

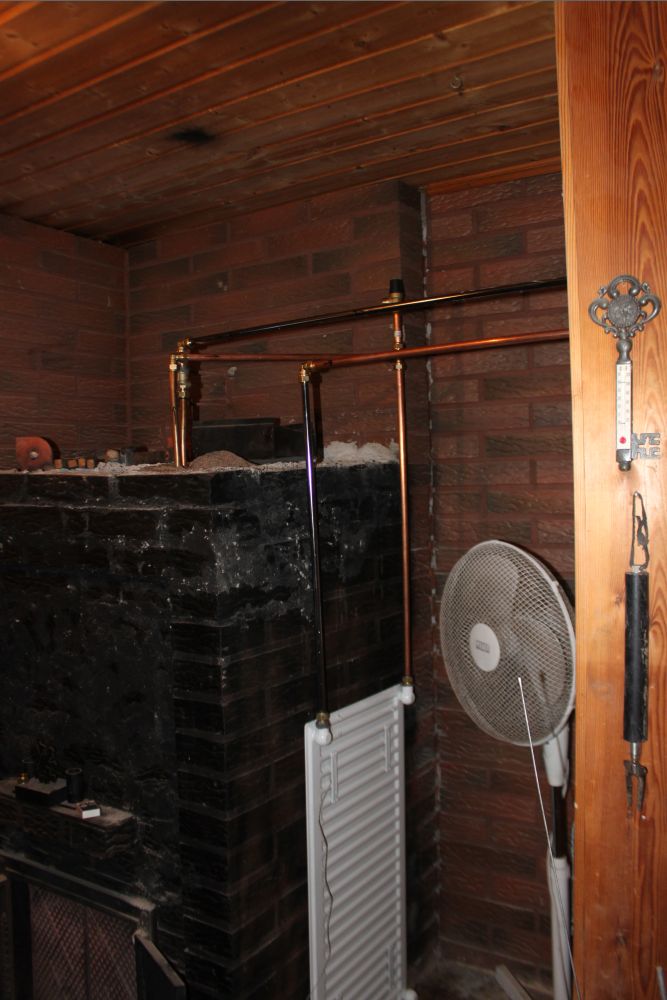

Molemmat lämmönkerääjät kytketty sarjaan.
Both collectors connected to series.

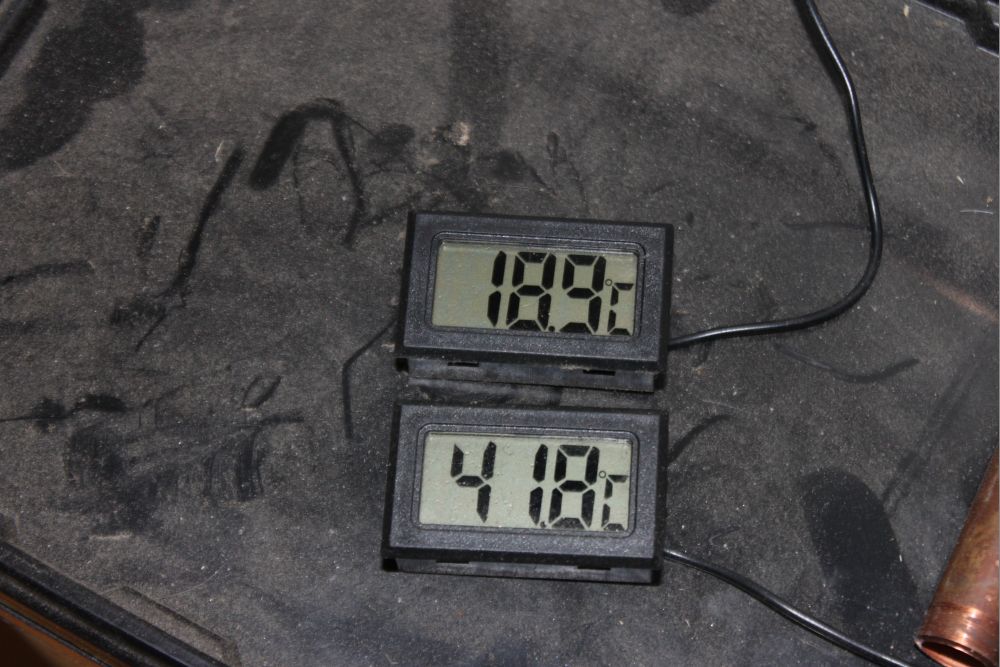

Yhden pesällisen lämmityksen jälkeen keittiössä oleva patterin pintalämpö 41.8 astetta ja keittiössä silloin samalla korkeudella oleva ilma 18.9 astetta.
After one time heating. 18.9 air temperature in room and 41.8 is temperature in cover of 1st radiator.
